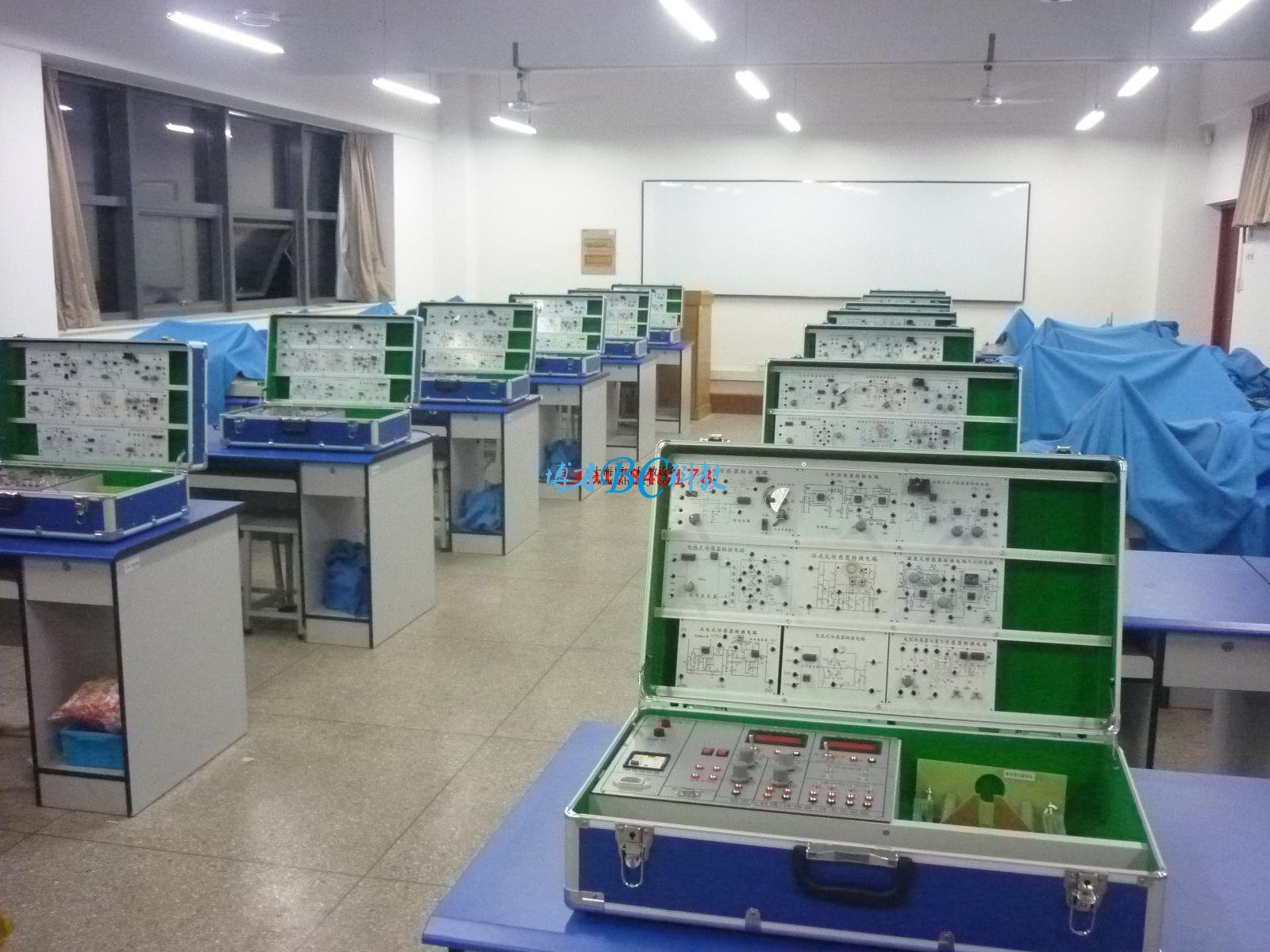

BC-112型 检测与转换（传感器）技术实验箱

BC-112型 检测与转换（传感器）技术实验箱（9种传感器）

传感器实验箱显示仪表要求：
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速切换开关组成，频率表量程2K2-500KHz，输入阻抗100KΩ，精度1%。发光管不亮×106，下发光管亮×103，上发光管亮×106。
传感器实验箱振荡器要求：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，输出电流0.5A。
2、差动放大器：通频带0-10KHz，可接成同相、反相，差动结构，增益为1-150倍的直流放大器。
3、四组直流稳压电源：±5V、±15V，有短路保护功能。
4、数字式电压表：量程0-20V分别为±2V至±20V3位半显示，输入阻抗大，精度1%。
5、频率/转速表，频率测量范围1-9999Hz转速测量范围1-9999RPM。
传感器实验箱数据采集卡及处理软件
    数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数：

输入电源	AC220V  50Hz	直流电源	±5V   ±15V
稳压系数	±1%	电压纹波	≤10mV
非线性误差	≤5%	测量精度	≤1%
功耗	100VA	输出电流	1A

序号	器件名称	单位	数量	序号	器件名称	单位	数量
1	电阻式霍尔式传感器转换电路	块	1	19	磁电测速传感器	个	1
2	电容式传感器转换电路	块	1	20	压电加速度式传感器	个	1
3	电感式传感器转换电路	块	1	21	光纤式传感器	个	1
4	光电式传感器转换电路	块	1	22	压阻式压力传感器	个	1
5	涡流式传感器转换电路	块	1	23	转速传感器	个	1
6	温度式传感器转换电路	块	1	24	实验箱	箱	1
7	压电加速度式传感器转换电路	块	1	25	测微器	把	1
8	光纤式传感器转换电路	块	1	26	压力表	个	1
9	压力传感器转换电路	块	1	27	橡皮气囊	个	1
10	电阻式传感器	个	1	28	三通管	条	1
11	电容式传感器	个	1	29	涡流铁、铜、铝各一片	片	3
12	电感式传感器	个	1	30	温度计0-100℃	条	1
13	霍尔式传感器	个	1	31	Φ8×4磁钢	粒	1
14	光电式传感器	个	1	32	说明实验指导书	本	1
16	涡流测速传感器	个	1	33	连接线	条	25
17	温度式传感器（AD590）	个	1	34	数据采集处理软件	张	1
18	磁电式传感器	个	1	35	电原线	条	1

	实验一	电阻式传感器的单臂电桥性能实验
	实验二	电阻式传感器的半桥性能实验
	实验三	电阻式传感器的全桥性能实验
	实验四	电阻式传感器的单臂、半桥和全桥的比较实验
*	实验五	电阻式传感器的振动实验
*	实验六	电阻式传感器的电子秤实验
	实验七	变面积式电容传感器特性实验
	实验八	差动式电容传感器特性实验
*	实验九	电容传感器的振动实验
*	实验十	电容传感器的电子秤实验
	实验十一	差动变压器的特性实验
	实验十二	自感式差动变压器的特性实验
*	实验十三	差动变压器的振动实验
*	实验十四	差动变压器的电子秤实验
	实验十五	光电式传感器的转速测量实验
	实验十六	光电式传感器的旋转方向测量实验
	实验十七	接近式霍尔传感器实验
	实验十八	霍尔传感器的转速测量实验
	实验十九	涡流传感器的位移特性实验
	实验二十	被测体材质对涡流传感器特性的影响实验
*	实验二十一	涡流式传感器的振动实验
	实验二十二	涡流式传感器的转速测量实验
	实验二十三	温度传感器及温度控制实验（AD590）
	实验二十四	温度传感器温度特性实验(AD590)
	实验二十五	磁电式传感器的特性实验
	实验二十六	磁电式传感器的转速测量实验
	实验二十七	磁电式传感器的应用实验
	实验二十八	压电加速度式传感器的特性实验
	实验二十九	光纤传感器的位移特性实验
	实验三十	光纤传感器的振动实验
	实验三十一	光纤传感器的转速测量实验
	实验三十二	压阻式压力传感器的特性实验
*	实验三十三	压阻式压力传感器的差压测量实验
